EXO BUILDING - DUBLINO - IRLANDA
PROGETTO ARCHITETTONICO: Shay Cleary Architects (SCA) - MCA Architects
PROGETTO STRUTTURALE: O'Connor Sutton Cronin (OCSC)
GENERAL CONTRACTOR: Bennett Construction
PROGETTO COSTRUTTIVO: Cimolai S.p.A.
FORNITURA STRUTTURE METALLICHE: Cimolai S.p.A.
PROGETTO DI MONTAGGIO: Cimolai S.p.A.
COSTRUZIONE: Cimolai S.p.A.
PREMI: International Architecture Award 2019

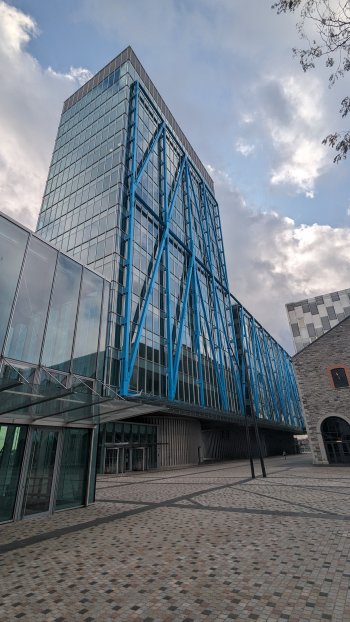

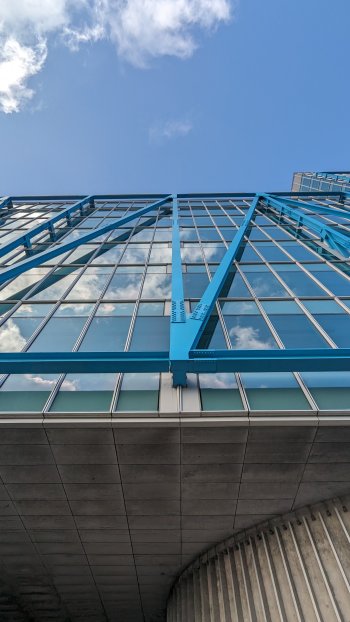

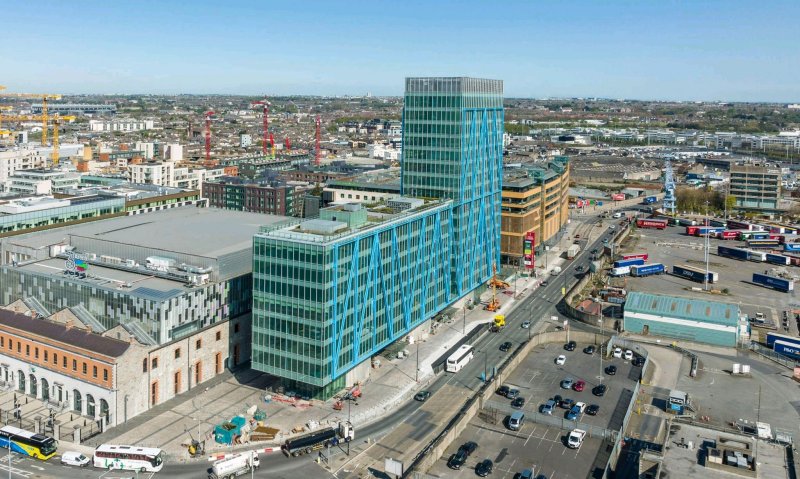

L'edificio, lungo 112m e largo 20m, con la sua torre sul lato nord di 73m d'altezza, e' tra i piu' alti di Dublino e dell'Irlanda. Deve il suo nome alla posizione esterna alle facciate della struttura metallica portante, un esoscheletro realizzato con travi reticolari a tutt'altezza, dette mega truss, che sono sostenute da sei mega-colonne inglobate in tre nuclei in calcestruzzo contenenti scale e ascensori. I tre nuclei ellittici sono gli unici elementi che poggiano al suolo, con il resto della struttura a sbalzo, lasciando l'intera area sottostante libera al passaggio dei pedoni.
Opera della Cimolai sono il design delle connessioni, il progetto costruttivo, di montaggio e le relative attrezzature, oltre che la produzione e il montaggio della struttura metallica e dei deck in lamiere grecate piolate. Cimolai si e' anche occupata del dimensionamento e della realizzazione della protezione al fuoco di tutte le strutture metalliche tramite vernice intumescente.

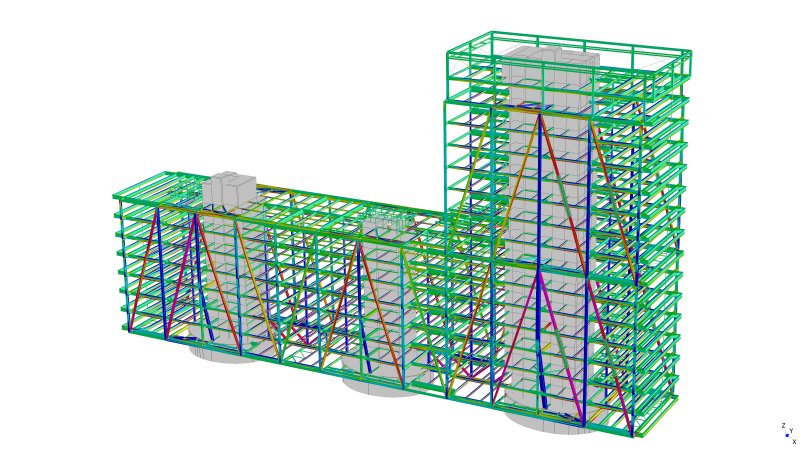

Cimolai ha utilizzato il codice di calcolo Straus7 per realizzare il modello FEM della struttura e delle attrezzature, per seguire le fasi step by step di montaggio degli elementi metallici e delle solette di piano, per le verifiche di resistenza, di stabilita' e per il controllo deformativo in particolare dei due notevoli sbalzi di estremita' dai nuclei nord e sud dell'edificio. Modelli locali ad elementi plate sono stati utilizzati per verifiche delle attrezzature, in particolare per quelle necessarie alle operazioni di pretensionamento dei grandi diagonali di facciata nella zona degli sbalzi (active alignment), che hanno permesso il raggiungimento della quota teorica con estrema precisione.
L'Exo-Building vincitore nel prestigioso International Architecture Award 2019 e' stato il primo edificio in Europa ad ottenere una certificazione LEED Platinum V3 prima del termine del cantiere.
Testo, foto e immagine del modello di calcolo per gentile concessione di Cimolai S.p.A.
|
